YATAY BOBİN KALDIRMA EKİPMANI (COIL TONG)

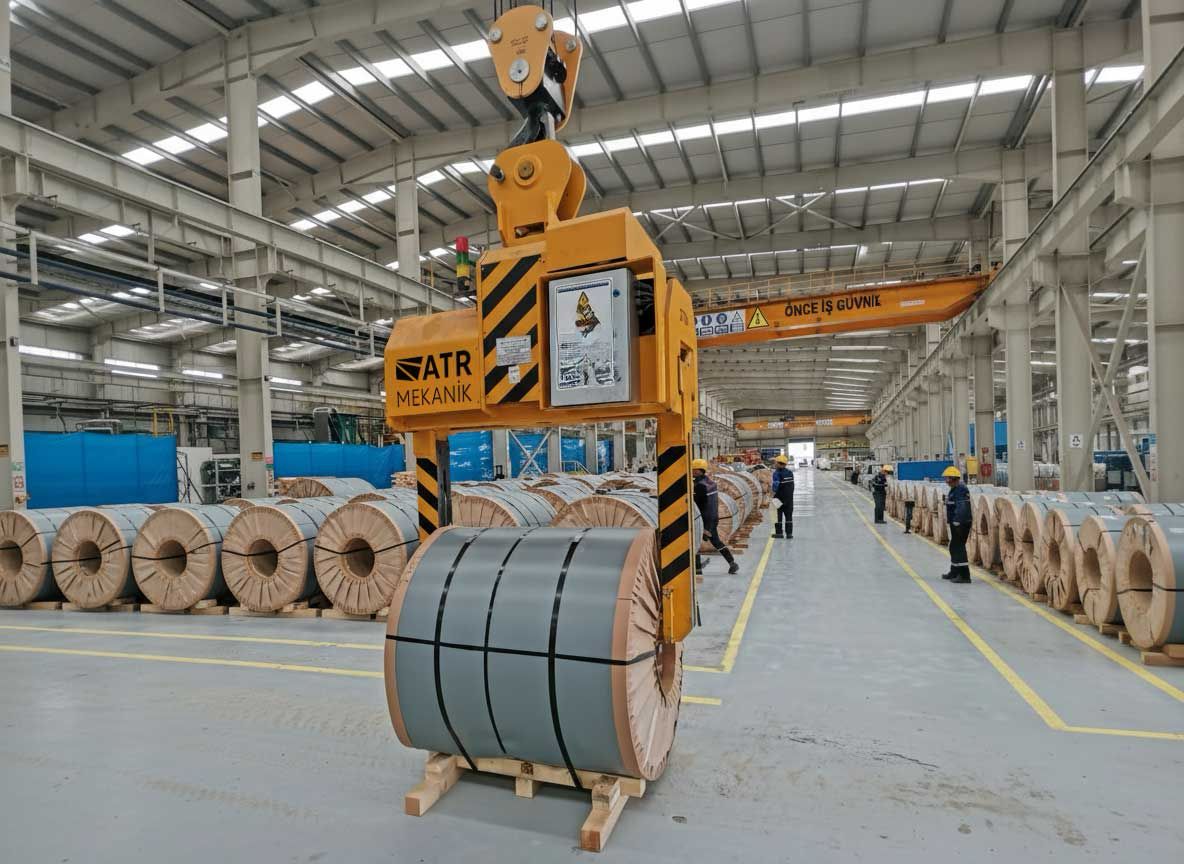

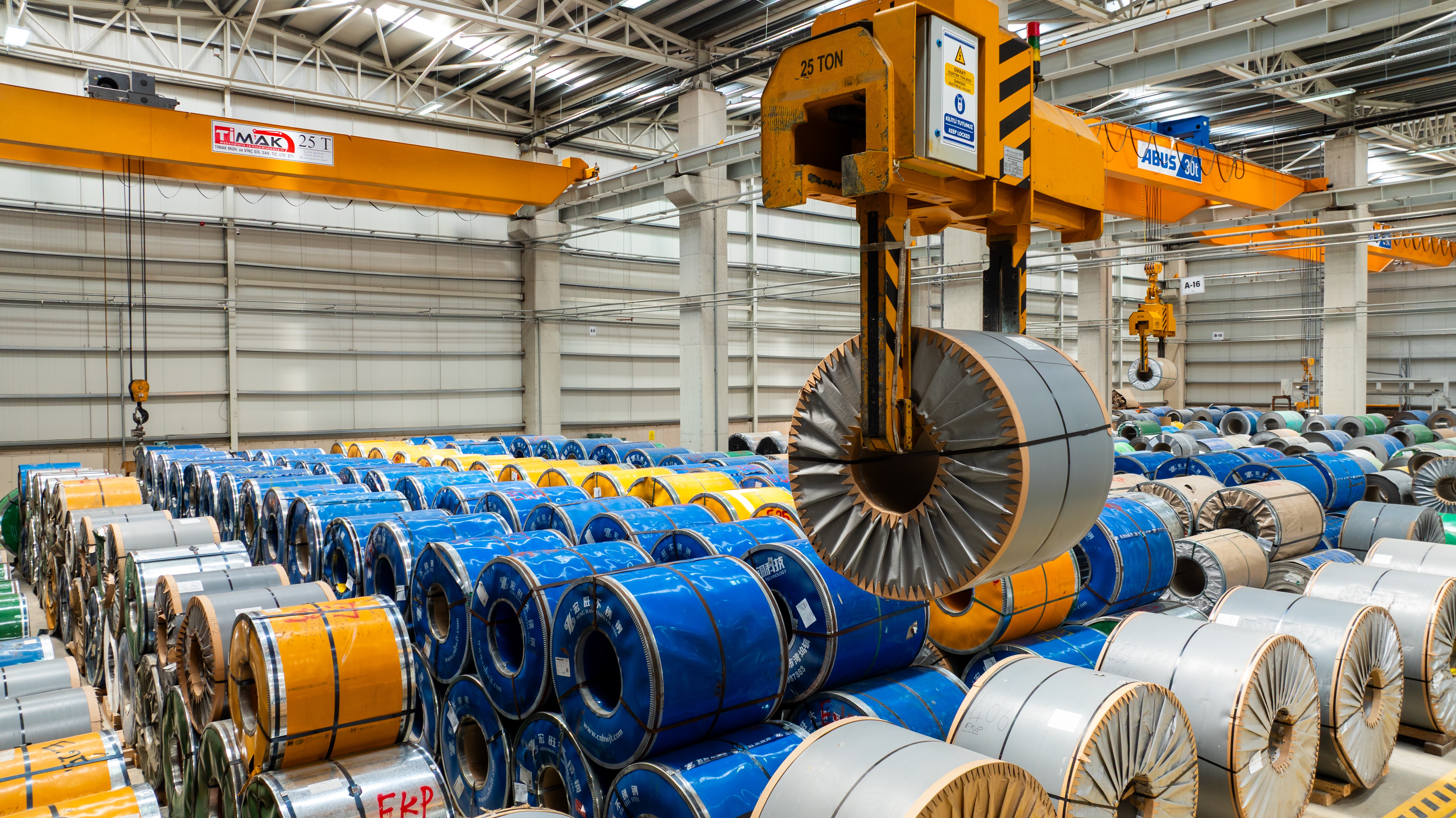

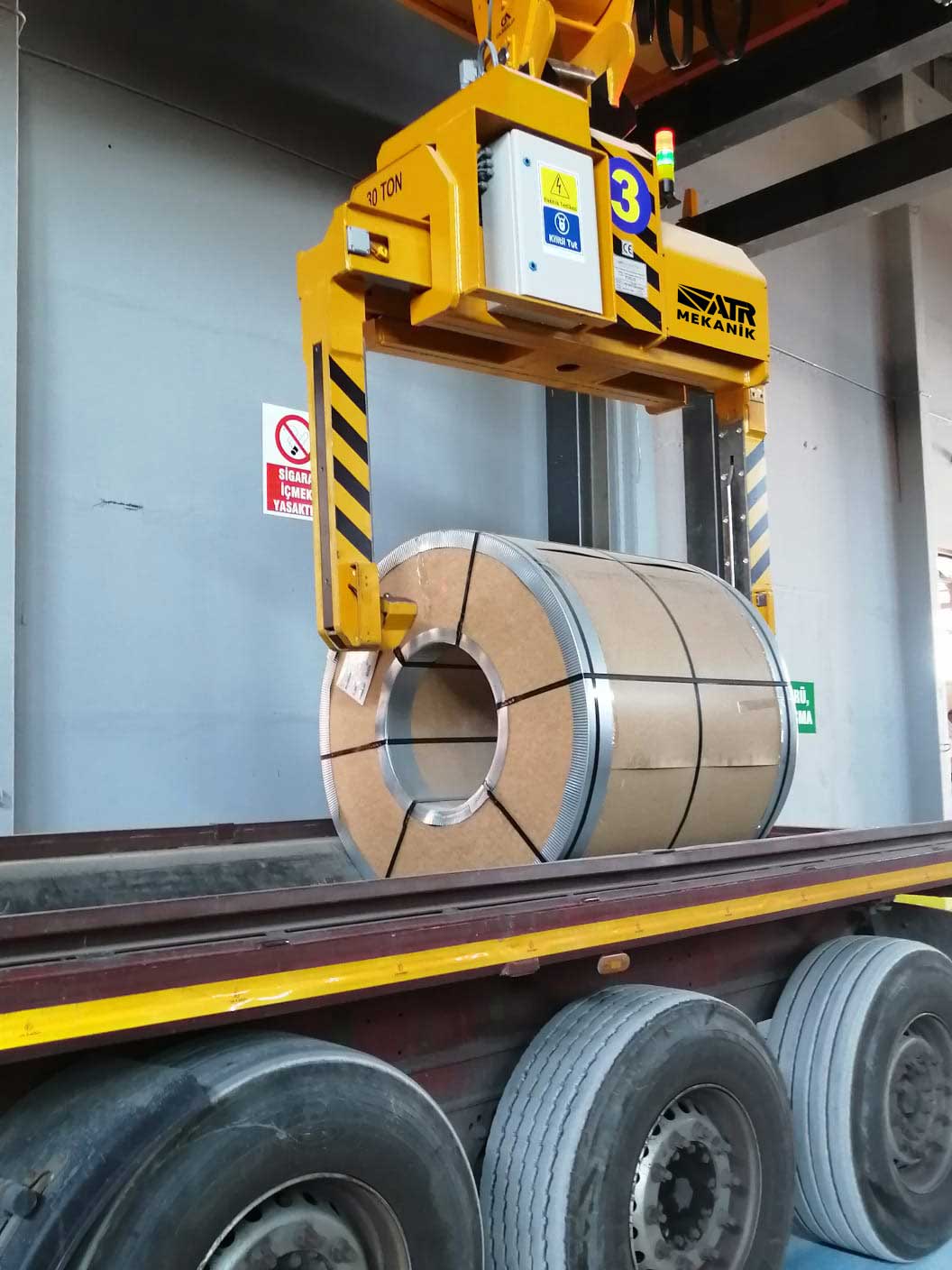

Yatay Bobin Taşıma Ataşmanı (Coil Tong); çelik, alüminyum ve kağıt bobinlerin güvenli şekilde kaldırılması, taşınması, döndürülmesi ve istiflenmesi için tasarlanmış profesyonel bir kaldırma ekipmanıdır. Rulo sac taşıma ve bobin kaldırma süreçlerinde maksimum güvenlik ve operasyonel verimlilik sağlar.

Coil tong, 360° çift yönlü sonsuz dönüş özelliği sayesinde yükün kontrollü şekilde konumlandırılmasına imkan tanır. 3 farklı gövde seçeneği ile geniş bobinlerin sevkiyatında da etkin çözümler sunar. Standart dışı bobin ölçülerine göre özel tasarım ve imalat yapılabilir; isteğe bağlı olarak tartım cihazı entegre edilebilir.

Tüm coil tong ve kanca altı ekipman detaylarına kaldırma ve taşıma ekipmanları kataloğumuzdan ulaşabilirsiniz.

Teknik Özellikler ve Kapasite Bilgileri

• Bobin Ağırlığı: 10 – 35 Ton
• Bobin Ebatları: 600 – 2250 mm çalışma genişliği
• Motorlu 360° sağa ve sola sonsuz dönüş
• Elektrikli kol açma – kapatma sistemi
• Uzaktan kumanda ile kontrol
• Spiral kablo veya kablo sarma tamburu
• Vinç kancasına hızlı montaj ve demontaj pim sistemi
• Kaplamalı pençeler (kaldırma noktalarının zarar görmemesi için)

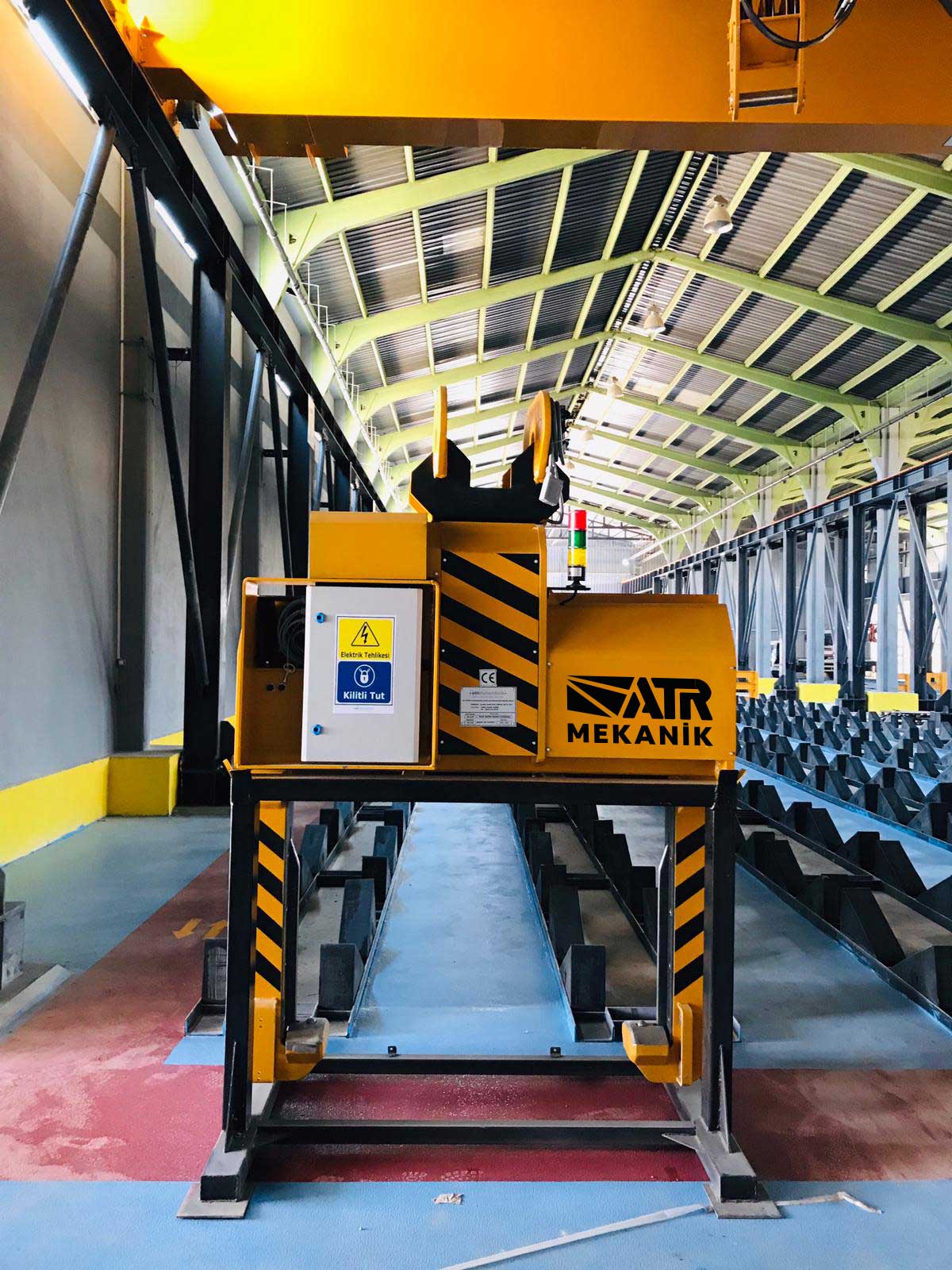

• Park sehpası
• Sesli ve ışıklı uyarı sistemi
• CE Belgesi

Gelişmiş Güvenlik Sistemleri

Endüstriyel tesislerde hammaddelerin işlenmesi sırasında bobinlerin kaldırılması, taşınması, döndürülmesi ve istiflenmesi operasyonun kritik aşamalarıdır. Bu süreçlerde hem çalışan güvenliği hem de ürün bütünlüğü önceliklidir.

ETH Mühendislik olarak müşteri beklentilerine uygun coil tong ve kanca altı ekipmanlarının tasarım ve üretimini gerçekleştiriyoruz.

Sensör Destekli Güvenli Taşıma

• Merkezleme Sensörleri:
  Bobin (rulo sac) merkezleme sensörleri, ayaklar bobini merkezlediğinde yeşil uyarı ışığı yakarak operatörü bilgilendirir. Ayak kapama fonksiyonunun aktif olmasını sağlar ve ayakların bobine çarparak zarar vermesini engeller.
• Sıkma Engelleme Sensörleri:
  Rulo sac yan yüzeylerinin zarar görmemesi için kollar, sac yüzeyine temas ettiği anda otomatik olarak durur.
• Yük Algılama Sensörleri:
  Yük tamamen kollara bindikten sonra açılma fonksiyonu devre dışı kalır ve yük tekrar yere indirilene kadar güvenli kilit sistemi aktif kalır.

Uzaktan Kumandalı Güvenli Operasyon

ETH Mühendislik üretimi kaldırma ekipmanları uzaktan kumanda sistemi ile çalışmaya uygundur. Operatör; vinç kabininden veya sahada yükten güvenli mesafede konumlanarak operasyonu gerçekleştirebilir. Bu sayede iş kazası riski minimum seviyeye indirilir ve saha güvenliği artırılır.

Coil Tong Çalışma Prensibi

1. Vinç operatörü coil tong ile bobine yaklaşır.
2. Sensörler yardımıyla bobin göbeği ile pençeler arasında merkezleme işlemi gerçekleştirilir.
3. Merkezleme tamamlandıktan sonra kollar kapatma komutu ile hareket eder.
4. Kollar bobin yan yüzeyine yaklaştığında sensörler devreye girer ve temas anında durur; böylece rulo sac zarar görmez.
5. Bobin kaldırılmaya hazır hale gelir ve vinç kaldırma işlemini başlatır.
6. Yük algılama sensörleri devreye girer ve yük tamamen kollara bindikten sonra açılma fonksiyonu kilitlenir.
7. Yük yere indirilene kadar sistem güvenli kilit pozisyonunda kalır.
8. Operatör, ekipman üzerindeki ışıklı ikaz sistemi sayesinde elleçleme sürecini anlık olarak takip edebilir.

Yatay Bobin Taşıma Ataşmanı ile Avantajlar

• Maksimum iş güvenliği
• Bobin yüzeylerinde hasarsız taşıma
• Hızlı montaj ve operasyonel kolaylık
• Ağır tonajlı yüklerde yüksek stabilite
• Özel ölçülere göre üretim imkanı
